 Serrure Orgue-Célesta Mustel, partie Célesta

Aller en bas
AuteurMessage
mustelart



Nombre de messages : 164
Age : 34
Date d'inscription : 14/05/2012

Serrure Orgue-Célesta Mustel, partie Célesta Empty
MessageSujet: Serrure Orgue-Célesta Mustel, partie Célesta   Serrure Orgue-Célesta Mustel, partie Célesta EmptyVen 20 Fév 2015 - 23:32

Bonjour,

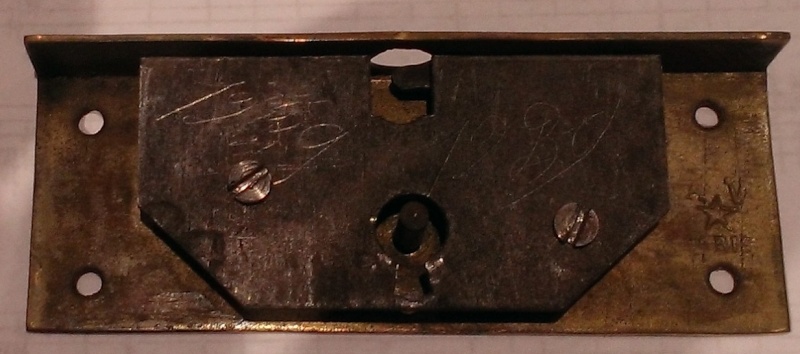

j'ai une question très spécialiste concenant la serrure du couvercle d'un orgue-célesta Mustel année 1904. Je vous ai joint quelques photos de ma serrure qui a été saboté n'importe quand. Il me semble qu'une cheville ou quelque chose de pareille manque parce que je ne suis pas sur comment la serrure devrait fermer telle quelle.
Avez-vous des photos comment une serrure intacte devrait être?

Serrure Orgue-Célesta Mustel, partie Célesta Must_v10
Serrure Orgue-Célesta Mustel, partie Célesta Must_v11
Serrure Orgue-Célesta Mustel, partie Célesta Must_v12
Serrure Orgue-Célesta Mustel, partie Célesta Must_v13

Détails intéressants: la serrure est signé "AV [étoile] Paris". Est-ce que quelqu'un connait cette marque? Jusqu'à présent j'avais pensé que c'ètaient tous les serrures Pinet, mais apparamment cela n'est pas le cas dans tous les instruments.
Aussi intéressant que le no de série de l'instrument est gravé sur la serrure.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Emmanuel

Emmanuel

Nombre de messages : 400
Age : 64
Date d'inscription : 04/09/2009

Serrure Orgue-Célesta Mustel, partie Célesta Empty
MessageSujet: Re: Serrure Orgue-Célesta Mustel, partie Célesta   Serrure Orgue-Célesta Mustel, partie Célesta EmptyDim 22 Fév 2015 - 20:42

Bonsoir,
Désolé, ma serrure est démontée, je joins quand même une photo car l'on voit la même marque A V [étoile] Paris, avec un numéro "39". Je ne sais pas si c'est Pinet.
Sinon, votre serrure en elle-même me semble bien fonctionner (la vue de dessus est bonne), si ce n'est qu'il manque, sur l'autre partie [photo 4], un ergot qui vient s'encastrer dans la serrure. Malheureusement, je suis dans le même cas que vous et ne peux vous prendre une photo. Peut-être quelqu'un d'autre?

Serrure Orgue-Célesta Mustel, partie Célesta Imgp3310
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mark richli



Nombre de messages : 34
Age : 54
Date d'inscription : 16/09/2010

Serrure Orgue-Célesta Mustel, partie Célesta Empty
MessageSujet: Re: Serrure Orgue-Célesta Mustel, partie Célesta   Serrure Orgue-Célesta Mustel, partie Célesta EmptyMer 1 Avr 2015 - 20:51

c'est le même type de serrure que l'on trouve comme serrure arrière des modèles avec «caisse en forme pupitre» de l'époque. j'en ai deux, tous les deux en état d'origine, si je ne me trompe pas, et j'en fais des photos la prochaine fois que je suis à l'atelier. il s'agit des instruments 987-759-127 (orgue-célesta, début 1900) et 1155-878 (modèle n° 2, 1903).
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mark richli



Nombre de messages : 34
Age : 54
Date d'inscription : 16/09/2010

Serrure Orgue-Célesta Mustel, partie Célesta Empty
MessageSujet: Re: Serrure Orgue-Célesta Mustel, partie Célesta   Serrure Orgue-Célesta Mustel, partie Célesta EmptyJeu 2 Avr 2015 - 16:00

j'ai pris des photos de la serrure du 1155-878 mais je n'arrive pas à les envoyer ici. – si vous me donnez votre adresse email, je vous les envoie par message direct.
ps.: «AV * PARIS» n'était pas identique à pinet. je possède une serrure bien marqué «L. PINET PARIS»
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DGW

DGW

Masculin Nombre de messages : 207
Age : 77
Localisation : Lasalle en Cévennes
Date d'inscription : 13/07/2009

Serrure Orgue-Célesta Mustel, partie Célesta Empty
MessageSujet: Re: Serrure Orgue-Célesta Mustel, partie Célesta   Serrure Orgue-Célesta Mustel, partie Célesta EmptyJeu 2 Avr 2015 - 19:37

On veut voir ... on veut voir ...

Cliquer sur "héberger une image", première icone à gauche de "youtube",
puis cliquer sur parcourir. Rechercher votre fichier image et double-cliquez.
Choisissez la taille de l'image, dessous, puis "envoyer".
Une fenêtre s'ouvre, sélectionner et copier (ctrl C) l'"adresse de l'image".

Retourner dans la barre des icônes et sélectionner "insérer une image" (à côté de "herberger une image),
Une autre fenêtre s'ouvre, cliquer sur "URL" et coller l'adresse enregistrée (ctrl V).
Cliquer sur "insérer" ... épicétou...

Serrure Orgue-Célesta Mustel, partie Célesta Plaque10

Amicalement,
Didier.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.organologie.eu
mark richli



Nombre de messages : 34
Age : 54
Date d'inscription : 16/09/2010

Serrure Orgue-Célesta Mustel, partie Célesta Empty
MessageSujet: Re: Serrure Orgue-Célesta Mustel, partie Célesta   Serrure Orgue-Célesta Mustel, partie Célesta EmptyVen 3 Avr 2015 - 7:53

Serrure Orgue-Célesta Mustel, partie Célesta Img_8315
Serrure Orgue-Célesta Mustel, partie Célesta Img_8316
Serrure Orgue-Célesta Mustel, partie Célesta Img_8317
Serrure Orgue-Célesta Mustel, partie Célesta Img_8318
Serrure Orgue-Célesta Mustel, partie Célesta Img_8319
Serrure Orgue-Célesta Mustel, partie Célesta Img_8320

voici les photos (merci, didier, pour vos avis)
serrure et platine avec ergot en laiton sont du 1155–878, 1903, serrure arrière. la serrure du 987–759–127 est identique (partie célesta). la clé originale est celle du 987–759–127.

la dernière photo est celle de la serrure «L. PINET» dont j'ai parlé. elle ne venait pas avec un instrument, je l'avais acheté chez ebay. c'était par exemple louis debierre (nantes) qui a utilisé ce type de serrure pour les «polyphones» dans les années 1880/1890


Dernière édition par mark richli le Ven 3 Avr 2015 - 11:35, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mark richli



Nombre de messages : 34
Age : 54
Date d'inscription : 16/09/2010

Serrure Orgue-Célesta Mustel, partie Célesta Empty
MessageSujet: Re: Serrure Orgue-Célesta Mustel, partie Célesta   Serrure Orgue-Célesta Mustel, partie Célesta EmptyVen 3 Avr 2015 - 11:32

et voici les dimensons de l'ergot:

longeur en dehors de la platine: 8,5 mm
diamètre en dehors de la platine: 6,5 mm
longeur du perçage en forme à peu près rectangulaire: environ 5 mm
largeur du perçage: environ 3 mm
le perçage commence à environ 3 mm de la pointe de l'ergot
le diamètre de l'ergot est reduit où il entre la platine au diamètre du trou (cette réduction se fait facilement sur un tour; ça va aussi avec une perceuse ...). il faut faire cette partie un peu plus long que l'épaisseur de la platine pour pouvoir riveter l'ergot.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Olivier Schmitt
Admin
Olivier Schmitt

Masculin Nombre de messages : 1272
Age : 39
Localisation : France, Lorraine, Moselle, région messine
Date d'inscription : 08/03/2009

Serrure Orgue-Célesta Mustel, partie Célesta Empty
MessageSujet: Re: Serrure Orgue-Célesta Mustel, partie Célesta   Serrure Orgue-Célesta Mustel, partie Célesta EmptyJeu 30 Juil 2015 - 9:54

mark richli a écrit:
Serrure Orgue-Célesta Mustel, partie Célesta Img_8315

Étant en ce moment dans des petits travaux de finition cosmétique de mon Mustel (confection d'un nouveau panneau arrière en plein, nouveau siège) avant d'attaquer l'aménagement de ma salle de musique, je me suis penché sur la question de la clé et de la serrure du couvercle.

J'ai une clé similaire à celle montrée par Mustelart, mais elle ne rentre pas dans la serrure (perce trop étroite dans la clé). Je pensais avoir la bonne (une autre clé qui rentrait convenablement dans la serrure) pour le couvercle mais elle ne tournait pas. Croyant à un grippage, j'ai démontée la serrure, qui a été désassemblée, dégrippée, lubrifiée et remontée. J'ai testé avec la clé avant de remettre dans meuble et ce n'est finalement pas la bonne clé... La serrure est frappée "Beugnot 1 rue [illisible] vandiers".

Quelqu'un aurait une clé correspondante à photographier ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://olivierschmitt.blogspot.fr/
Olivier Schmitt
Admin
Olivier Schmitt

Masculin Nombre de messages : 1272
Age : 39
Localisation : France, Lorraine, Moselle, région messine
Date d'inscription : 08/03/2009

Serrure Orgue-Célesta Mustel, partie Célesta Empty
MessageSujet: Re: Serrure Orgue-Célesta Mustel, partie Célesta   Serrure Orgue-Célesta Mustel, partie Célesta EmptyMar 4 Aoû 2015 - 7:12

Et voici la clé, réalisée à partir d'un modèle simple en laiton d'une grande chaîne de bricolage. Quelques coups de lime et un reperçage et ça ne dépareille pas trop.

Serrure Orgue-Célesta Mustel, partie Célesta 20150810

Dans la serrure.

Serrure Orgue-Célesta Mustel, partie Célesta 2015-014

Premier tour.

Serrure Orgue-Célesta Mustel, partie Célesta 20150811

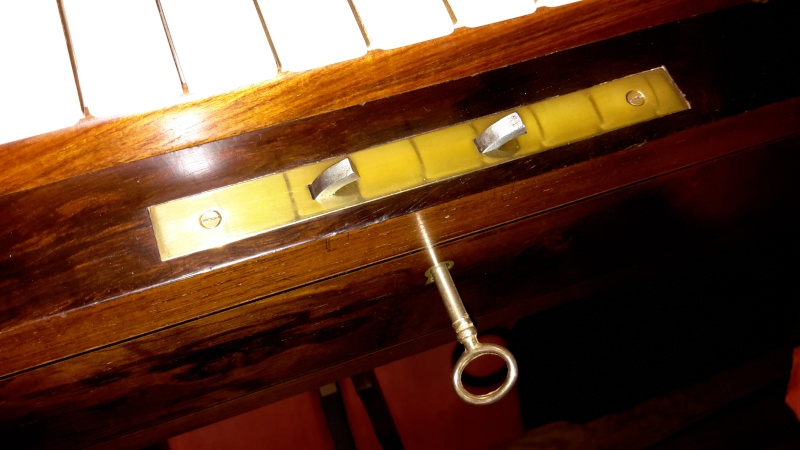

Second tour.

Serrure Orgue-Célesta Mustel, partie Célesta 20150812

Il ne manque, en principe qu'un petit pompon rouge à accrocher à la clé...
