MessageSujet: Restauration d'un harmonicorde Debain de 1863    Restauration d'un harmonicorde Debain de 1863  EmptyMar 26 Fév 2019 - 17:35

Je mets ici quelques éléments de la restauration de mon harmonicorde, présenté dans la rubrique ad hoc. Et je commence par la partie cordes... moins courante.

N'ayant pas d'expérience en la matière et ne voulant pas risquer de massacrer ce bel instrument, j'ai fait appel à des spécialistes, et en tout premier lieu à Eric Darvas qui a filé les 12 cordes graves, re-chevillé le sommier, remonté et remis en tension les cordes, et, de plus, m'a donné de très nombreux et précieux conseils. Merci beaucoup, Eric !

Sur ses conseils, j'ai fait regarnir les marteaux par les ateliers Desfougères. Leur marque originelle est J. KRICK :

Restauration d'un harmonicorde Debain de 1863  Cimg4811

Restauration d'un harmonicorde Debain de 1863  Cimg4911

Comme il n'avait pas la possibilité de dégager assez de temps consécutif, il a préféré donner la restauration de la structure harmonique à Grégoire Badoc.
En fait toute la structure était disloquée et il a fallu la décoller presque entièrement, la recoller en remettant correctement en place les sillets (entre autre), réparer des parties attaquées par des capricornes, flipoter la table d'harmonie... bref, un très gros travail.

La structure harmonique avant restauration, et débarrassée des cordes et des entretoises métalliques, dont on voit les passages :

Restauration d'un harmonicorde Debain de 1863  Cimg4912

La structure harmonique restaurée :

Restauration d'un harmonicorde Debain de 1863  Cimg5024

En fait, j'ose à peine le dire car j'ai beaucoup de respect pour la facture Debain, mais de l'avis unanime de toutes les personnes consultées, cette structure présentait un défaut de conception. En effet, il n'y avait pas d'entretoise métallique à l'extrémité droite de la table, après la corde la plus aiguë, alors que, de plus, cette dernière section comporte 12 cordes contre 9 ou 10 pour les autres sections et que c'est la section où les cordes sont les plus tendues. Le résultat était une déformation de la barre d'acier inférieure, et une rupture de la barre d'accroche :

Restauration d'un harmonicorde Debain de 1863  Cimg4812

Je me suis donc permis d'ajouter une entretoise en acier, tenue plaquée contre la structure en bois par deux grosses vis :

Restauration d'un harmonicorde Debain de 1863  Cimg5025


Il n'était pas nécessaire de faire la même chose du côté des graves, où la tension est moindre... et où il n'y a que neuf cordes.
La photo ci-dessous montre les cordes filées et les systèmes "d'accord facile". A noter que toutes les cordes avaient le même diamètre, et ont donc été remises au même diamètre, soit 1025 microns.

Restauration d'un harmonicorde Debain de 1863  Cimg5026


Je me suis occupé moi-même de la remise en état de la mécanique : confection de deux joues latérales neuves, remplacement de tous les feutres et casimirs, des peaux d’attrapé, confection et remplacement de tous les ressorts d'étouffoirs et de quelques ressorts d'échappement, confection et remplacement des étouffoirs, réglages...

Restauration d'un harmonicorde Debain de 1863  Cimg4913


La structure avec la mécanique :

Restauration d'un harmonicorde Debain de 1863  Cimg5027


Position des marteaux lorsque le tirant Cordes des Dessus est repoussé, et celui des Basses tiré ; ils sont pratiquement plaqués contre les cordes ; à noter que la mécanique est quand même actionnée, mais sans effet, dans cette position :

Restauration d'un harmonicorde Debain de 1863  Cimg5028


Dernière édition par Dominique Lavabre le Sam 2 Mar 2019 - 8:19, édité 1 fois
Revenir en haut Aller en bas
Olivier Schmitt
Admin
Olivier Schmitt

Masculin Nombre de messages : 1287
Age : 39
Localisation : France, Lorraine, Moselle, région messine
Date d'inscription : 08/03/2009

Restauration d'un harmonicorde Debain de 1863  Empty
MessageSujet: Re: Restauration d'un harmonicorde Debain de 1863    Restauration d'un harmonicorde Debain de 1863  EmptyMer 27 Fév 2019 - 15:49

Que dire, ton travail est magnifique ! BRAVO Dominique !
Revenir en haut Aller en bas
https://olivierschmitt.blogspot.fr/
Dominique Lavabre

Dominique Lavabre

Masculin Nombre de messages : 400
Age : 73
Localisation : Miremont (sud de Toulouse)
Date d'inscription : 05/09/2010

Restauration d'un harmonicorde Debain de 1863  Empty
MessageSujet: Restauration d'un harmonicorde Debain de 1863 - Partie harmonium   Restauration d'un harmonicorde Debain de 1863  EmptyVen 1 Mar 2019 - 16:10

Merci Olivier !

Je continue avec la restauration de la partie harmonium.
Une restauration classique et complète... très laborieuse cependant, d'une part parce que beaucoup de pièces étaient complètement abimées par des capricornes, et ont dû être refaites, d'autre part parce que la présence des cordes (même en leur absence momentanée !) font que cet instrument est un peu plus compliqué qu'un Debain simple.
Je passerai sur le travail habituel et ne relaterai que quelques particularités de cette restauration.

Première surprise de taille : impossible de démonter la soufflerie, les montants arrière du meuble (supports de la structure des cordes) ont été collés après sa mise en place et empêchent sa sortie par l'arrière. Ce n'est pas davantage possible par dessous ! J'ai donc dû décoller, à l'alcool, ces montants, collés chacun sur une surface d'environ 15 cm x 50 cm... une vraie partie de plaisir et d'apprentissage de la patience, d'autant que je me demandais même s'il n'y avait pas en plus un assemblage !
Inutile de dire que je ne les ai pas recollés au remontage, mais vissés chacun par 4 grosses vis en haut et 2 au niveau de la plinthe.

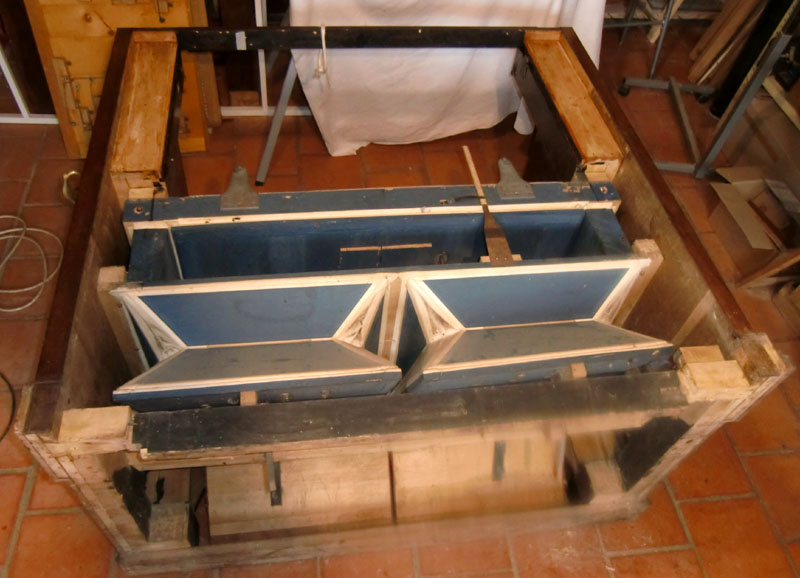

Démontage, après décollage des fameux montants :

Restauration d'un harmonicorde Debain de 1863  Cimg4814

Remontage, avec les montants vissés (on peut voir aussi qu'une pédale a dû être refaite) :

Restauration d'un harmonicorde Debain de 1863  Cimg4815


Pour compliquer un peu plus les choses, la soufflerie était empêchée de reculer par des tourillons fixés dans le meuble et venant se loger dans le dessus de la caisse à vent. Elle était d'autre part fixée par des vis sous la table fixe des pompes, en plus des vis habituelles. Détail de la fixation de la soufflerie :

Restauration d'un harmonicorde Debain de 1863  Cimg4813


Le plaquage de la genouillère droite était cassé... et on ne voyait que ça en face avant !
En fait, après décollage du placage, j'ai vu que cela était dû à une fissure du corps de la genouillère lui-même. Je l'ai réparé en insérant des petites barres en chêne. J'ai re-plaqué ensuite avec du placage palissandre de récupération :

Restauration d'un harmonicorde Debain de 1863  Cimg4510
Restauration d'un harmonicorde Debain de 1863  Cimg4816
Restauration d'un harmonicorde Debain de 1863  Cimg4817
Restauration d'un harmonicorde Debain de 1863  Cimg5029

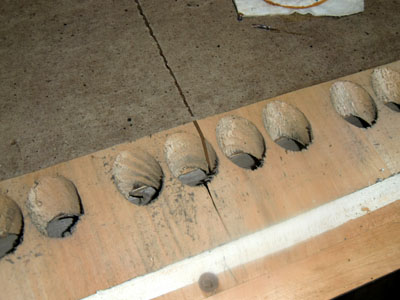

Beaucoup de pièces étaient fissurées et ont demandé réparation. En particulier la table fixe des pompes était traversée d'un côté à l'autre par une énorme fissure, de plus de 2 mm de large par endroit et traversant entièrement l'épaisseur.
Après avoir fait une saignée propre de 5 mm de large, j'ai collé une sorte de très gros flipot à section rectangulaire :

Restauration d'un harmonicorde Debain de 1863  Cimg4819
Restauration d'un harmonicorde Debain de 1863  Cimg4818
Restauration d'un harmonicorde Debain de 1863  Cimg4820
Restauration d'un harmonicorde Debain de 1863  Cimg4821
Restauration d'un harmonicorde Debain de 1863  Cimg4824
Restauration d'un harmonicorde Debain de 1863  Cimg4825

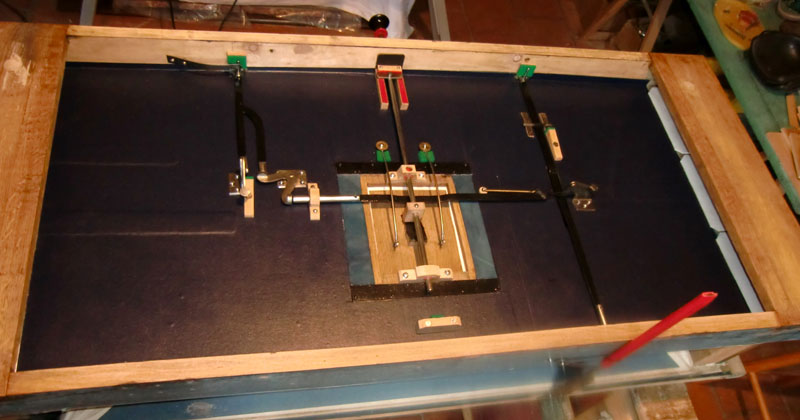

La caisse à vent était bien fissurée également, mais ces fissures étaient réparables à la pâte à bois, sécurisé par une bande de peau collée. J'ai remis entièrement à neuf la soupape d'expres​sion(un point un peu faible des Debain... je recommanderais d'ailleurs de la refaire systématiquement). J'ai ajouté également un passage intermédiaire pour la tige de commande de l'expression : sans cela sa manœuvre est toujours très dure.

Restauration d'un harmonicorde Debain de 1863  Cimg4826


La soufflerie entièrement refaite (volets mobiles neufs) :

Restauration d'un harmonicorde Debain de 1863  Cimg4827

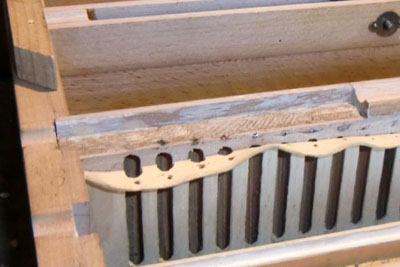

Les capricornes n'avaient pas épargné le sommier également, sur un bord de la table supérieure, sans gravité, et, surtout, sur la cloison entre Basson et Dolcé. Mais, désolé, j'ai perdu les photos d'avant réparation ! Voici donc celles de la réparation elle même, où l'on voit aussi le montage des anches 'verticales' sur peau :

Restauration d'un harmonicorde Debain de 1863  Cimg4914

Restauration d'un harmonicorde Debain de 1863  Cimg4915


J'ai dû aussi recoller la table supérieure à plusieurs endroits, par exemple :

Restauration d'un harmonicorde Debain de 1863  Cimg4916


Voilà, je passe sur tout le reste.

L'instrument est accordé à 440... et attend des interprètes !


Dernière édition par Dominique Lavabre le Jeu 7 Mar 2019 - 12:31, édité 1 fois
Revenir en haut Aller en bas
Pascal AUFFRET



Nombre de messages : 8
Age : 53
Localisation : France - Saint-Nazaire - Loire Atlantique
Date d'inscription : 01/10/2010

Restauration d'un harmonicorde Debain de 1863  Empty
MessageSujet: harmonicorde   Restauration d'un harmonicorde Debain de 1863  EmptyJeu 7 Mar 2019 - 7:28

Bonjour Dominique,
Bravo pour cette restauration !
Je serais très heureux de venir essayer l'instrument une fois restauré. Cela me rappelle quelques souvenirs...
Je note que l'instrument est à 440 Hz (le mien aussi).
Trop tard pour le duo pour deux harmonicordes. J'ai cherché en vain et finalement tout finit par arriver.
Bravo encore.
Pascal Auffret
Revenir en haut Aller en bas
Dominique Lavabre

Dominique Lavabre

Masculin Nombre de messages : 400
Age : 73
Localisation : Miremont (sud de Toulouse)
Date d'inscription : 05/09/2010

Restauration d'un harmonicorde Debain de 1863  Empty
MessageSujet: Re: Restauration d'un harmonicorde Debain de 1863    Restauration d'un harmonicorde Debain de 1863  EmptyVen 8 Mar 2019 - 12:29

Mais pas de problème !
Vous serez le bienvenu, ainsi que toute personne désireuse d'essayer cet instrument !
