Mathieu

Mathieu


Masculin Nombre de messages : 1216
Age : 46
Localisation : Toulouse & sud-Aveyron
Date d'inscription : 11/03/2009

Alexandre 2MP 4 jeux Empty
MessageSujet: Alexandre 2MP 4 jeux   Alexandre 2MP 4 jeux EmptyLun 28 Déc 2009 - 16:50

Voilà une brève présentation de mon harmonium Alexandre 2MP, actuellement stocké chez ma grand mère, car j'ai déjà mon Spencer et mon autre Alexandre à la maison. (Murs non extensibles.)
C'est donc un modèle à deux claviers et pédalier de 4 jeux : un jeu type Flûte au I et un jeu type Hautbois au II, 16-8 doux permanent à la pédale.
Accouplement II/I
Forte II à cuiller
Pompe à pied et à main

De plus comme on peut voir il a été équipé d'une boîte à rideau.

Les anches du I sont très larges, même par rapport à un Cor Anglais-Flûte d'un harmonium classique. le II et la pédale ont des tailles plus classiques. Le son est agréable, bien typé d'un clavier à l'autre, sans être agressif au II.
Contrairement à beaucoup d'instruments, les claviers sont axés au milieu et non en queue.
Voilà quelques photos prises rapidement ce WE.

Vue Générale de la bête :
Alexandre 2MP 4 jeux Pc070011

Les deux rangs d'anches des claviers :
Alexandre 2MP 4 jeux Pc070012

Détail des anches I en haut, II en bas :
Alexandre 2MP 4 jeux Pc070014

Le système d'accouplement et on entrevoit les axes des soupapes du II derrière :
Alexandre 2MP 4 jeux Pc070013

Enfin, texte publicitaire sur ce modèle ou un modèle proche (Alexandre 2MP modèle E du catalogue 1900) :

Modèle
d'étude pour la musique du Grand-Orgue
4
jeux, 2 claviers, Pédalier.
Premier clavier: fonds de 8 pieds,
deuxième clavier: récit 8 pieds, au pédalier 2 jeux indépendants:
8 pieds et 16 pieds, ut à fa.

Pédale
de copula, pédale d'expression, pédale de soufflerie, levier de
soufflerie.


Ce modèle a été créé spécialement pour l'étude et l'exécution à
domicile de toute la musique écrite pour Grand Orgue ; de l'avis des
maîtres
auxquels
nous l'avons soumis.

Cet instrument est précieux pour les élèves
et les organistes ; la musique classique et la musique moderne,
écrites pour Grand Orgue, peuvent y être exécutées et rendues
comme sur l'Orgue, puisqu'il a exactement le toucher du Grand Orgue,
les sons soutenus, les deux claviers permettant les croisements,
etc.



Sa forme est celle d'une console de Grand Orgue, et, quant
aux dimensions, nous nous sommes conformés aux décisions du Congrès
de Malines. L'artiste qui aura étudié un morceau sur cet instrument
se trouvera donc parfaitement préparé pour l'exécution sur un
Grand Orgue
Revenir en haut Aller en bas
Olivier Schmitt
Admin
Olivier Schmitt


Masculin Nombre de messages : 1380
Age : 44
Localisation : France, Lorraine, Moselle, région messine
Date d'inscription : 08/03/2009

Alexandre 2MP 4 jeux Empty
MessageSujet: Re: Alexandre 2MP 4 jeux   Alexandre 2MP 4 jeux EmptyLun 28 Déc 2009 - 18:47

Le meuble est vraiment très beau. Et effectivement, les anches du premier clavier sont d'une largeur très respectable!
Revenir en haut Aller en bas
https://olivierschmitt.blogspot.fr/
Mathieu

Mathieu


Masculin Nombre de messages : 1216
Age : 46
Localisation : Toulouse & sud-Aveyron
Date d'inscription : 11/03/2009

Alexandre 2MP 4 jeux Empty
MessageSujet: Re: Alexandre 2MP 4 jeux   Alexandre 2MP 4 jeux EmptyMar 18 Déc 2012 - 12:17

Bon, comme j'ai besoin de place, je me suis décidé à restaurer cet instrument pour m'en défaire.

Comme souvent, il y avait nettement plus de travail que prévu !
Cela a commencé avec la caisse. J'aurais pu la laisser telle quelle, mais au final, j'ai préféré rectifier et nettoyer toutes les charnières et la serrurerie, dérouiller et protéger les vis, et puis décaper un peu la crasse dans les angles. Je suis certain qu'il va peser un bon kilogramme de moins après tout ce que j'ai retiré de ses entrailles !

Au passage, Michel Dieterlen dans sa thèse dit que les pièces de laiton apparentes sont recouvertes d'un vernis que le Miror et autres produits agressifs risque d'ôter. Renseignement pris, il s'agit je pense du vernis Zapon, vernis nitrocellulose, pratiquement invisible si on ne l'applique pas en tartines. C'est ce vernis qui jaunit avec l'âge et donne aux pièces de laiton cette couleur "vieil or". J'ai donc fait l'expérience de dégraisser et vernir toute la serrurerie laiton avec ce vernis. Pour le moment le résultat est satisfaisant, on ne le décèle pas à l'oeil et le temps dira si la protection en est efficace.

J'ai aussi dû recoller un angle du meuble qui avait été arraché et mal recollé. Je me demande ce qui a pu arriver pour obtenir ce résultat... ce dût être violent !

La soufflerie est en relatif bon état, sauf la pompe qu'on peut pomper au pied qui avait déjà été (mal) réparée, et qui a nécessité une réparation plus soignée et efficace.
Alexandre 2MP 4 jeux Cimg2510

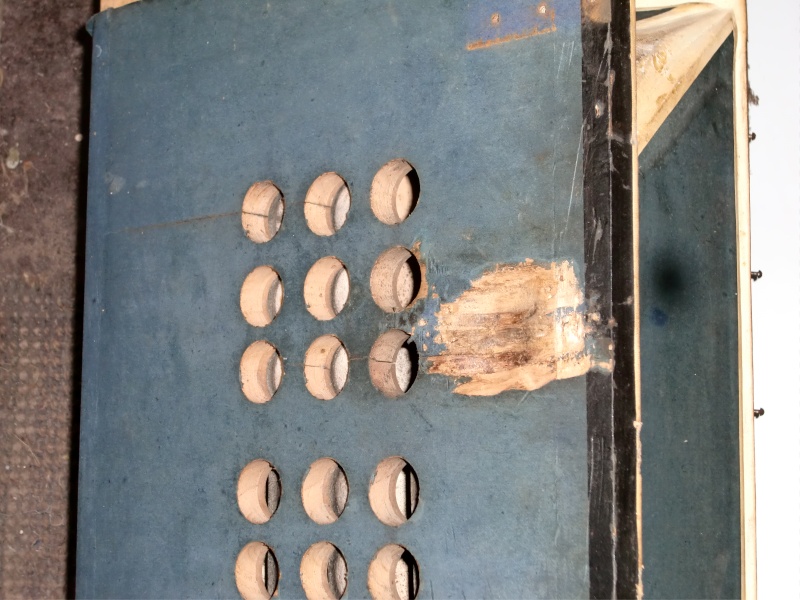

Le pompage au pied s'effectue via une roulette qui soulève la pompe. Elle a beaucoup servi :
Alexandre 2MP 4 jeux Cimg2511

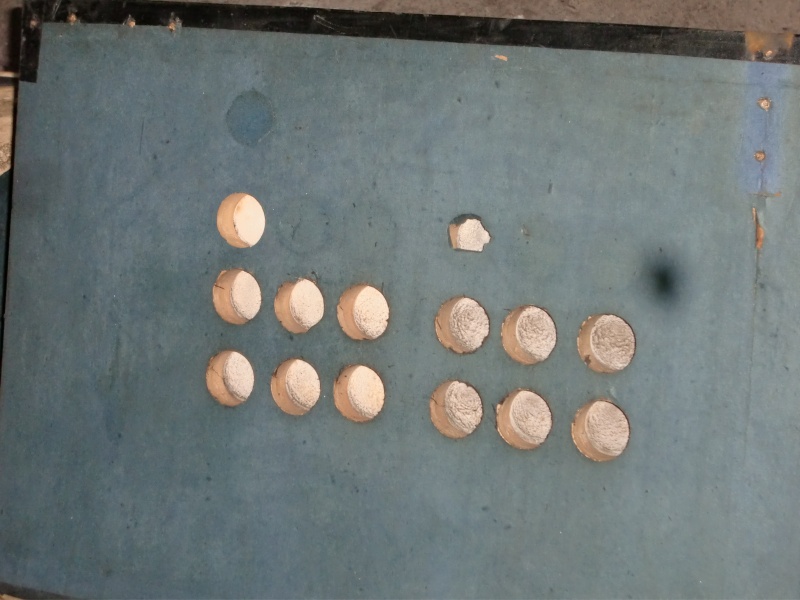

Et détail amusant, toute une rangée de trous d'admission de l'autre pompe n'avaient jamais été débouchés après application du papier !
Alexandre 2MP 4 jeux Cimg2512

le sommier de pédale a demandé aussi beaucoup de travail. outre le dérouillage des vis, charnières et targettes, tous très oxydés, il a fallu changer les joints de peau et repositionner les targettes de fermeture, car le sommier est cintré et fuyait beaucoup au milieu.
Alexandre 2MP 4 jeux Cimg2513

Beaucoup de cochons étaient passés par là avant moi... Toutes les soupapes ont été "repeintes" à la colle à chaud au-dessus, sans doute pour consolider la fixation de la soupape sur le bras. Heureusement, cela n'a pas réduit la "souplesse" de l'articulation à cet endroit. Certaines avaient été refaites, qu'il m'a fallu re-refaire, bien entendu en plus de regarnir les soupapes :
Alexandre 2MP 4 jeux Cimg2628

(Je n'ai pas encore percé la peau pour l'alimentation ici...)

Côté anches, quelques unes changées, mais toutes de belle qualité, estampillées de la traditionnelle étoile, une de 16 et une de 8 pour chaque note :

Alexandre 2MP 4 jeux Cimg2514

Pour le sommier manuel, j'ai nettoyé les anches, qui étaient très très sales (manifestement cet instrument a beaucoup servi, voir l'état des claviers...), nettoyé vis rondelles et ressorts, changé touts les garnitures de soupapes là aussi, et profité pour nettoyer des gouttes de colle et de cire ici et là, passer un petit coup de papier de verre très fin pour nettoyer le débouché des anches :

Alexandre 2MP 4 jeux Cimg2629

Si les soupapes avant sont classiques, celle arrière (second clavier) sont montées sur un rail où elles sont vissées sur un axe commun. Elles sont munies d'une articulation et d'une tige filetée qui permettent au second clavier de les soulever (ici en train de sécher, donc pas dans leur position normale, comme les ressorts -refaits pour certains- l'indiquent):
Alexandre 2MP 4 jeux Cimg2630

Je n'ai trouvé de date nulle part sur l'instrument, une étiquette avec un numéro de série rouge à moitié effacé "534" sur un porte-vent de pédale, et 110 et 114 frappés sous la seconde touche des claviers, respectivement...

Il me reste à finaliser la réparation de la soufflerie, nettoyer, replaquer et polir les clavier, puis tout le gros travail de réglage d'enfoncement, d'harmonie si besoin, et puis accord. Sans oublier la réfection du système d'alimentation par un moteur extérieur.

Cela fera un bon instrument de travail pour les organistes qui n'ont pas la chance ou le courage d'aller travailler sur un vrai orgue !


Revenir en haut Aller en bas
Jean-François GERVAIS

Jean-François GERVAIS


Masculin Nombre de messages : 567
Age : 73
Localisation : Haute Normandie
Date d'inscription : 16/03/2009

Alexandre 2MP 4 jeux Empty
MessageSujet: Re: Alexandre 2MP 4 jeux   Alexandre 2MP 4 jeux EmptyMar 18 Déc 2012 - 17:18

Bravo Mathieu pour ce travail.
J'ai deux renseignements à vous demander :
Je vais essayer également le verni Zapon pour tenter de stopper ou au mons de retarder l'oxydation des pièces visibles en laiton (serrurerie, poignées, charnières...)
Qu'entendez-vous par dégraissage ? Avec quel produit ?
Quant au changement de garniture des soupapes, j'ai déjà vu deux systèmes : une épaisseur de feutre et une seule épaisseur fine de peau (c'est ce que j'ai déjà fait sur deux Alexandre) ou bien plusieurs (je crois que c'est trois) épaisseurs d'environ 1mm chacune de peau. Y a t'il un procédé meilleur que l'autre ?
Merci beaucoup.
Revenir en haut Aller en bas
Mathieu

Mathieu


Masculin Nombre de messages : 1216
Age : 46
Localisation : Toulouse & sud-Aveyron
Date d'inscription : 11/03/2009

Alexandre 2MP 4 jeux Empty
MessageSujet: Re: Alexandre 2MP 4 jeux   Alexandre 2MP 4 jeux EmptyMar 18 Déc 2012 - 17:25

Bonsoir Jean-François ;

"dégraisser" j'entends par là nettoyer avec un chiffon imbibé d'acétone, car s'il reste des traces de produit gras (miror) ou de white spirit (rinçage des produits de nettoyage du bac ultrasons), le vernis risque de ne pas accrocher ou pas partout, et bon jour la catastrophe.

Quant aux soupapes, j'essaie de remplacer parles même matériaux qu'à l'origine.
La plupart du temps, Mustel utilisait du feutre de 2mm (rouge, mais parfois mauve dans les modèles plus anciens, et d'autres couleurs selon des époques et les stocks, j'imagine), alors que Alexandre utilise souvent des couches de peau multiples.
ici, il y avait deux couches de peau, j'ai donc refait pareil. Une couche plutôt épaisse, dans les 1,2-1,3 mm, et une couche fine, 0,8 mm, de peau très fine et souple, pour une bonne adaptation au siège de soupape.

Je ne puis guère vous en dire, plus, je ne sais pas ce qui est le mieux. J'essaie de respecter l'original, dans ma mesure du possible (fournisseurs, prix) et du raisonnable (efficacité).
Revenir en haut Aller en bas
Mathieu

Mathieu


Masculin Nombre de messages : 1216
Age : 46
Localisation : Toulouse & sud-Aveyron
Date d'inscription : 11/03/2009

Alexandre 2MP 4 jeux Empty
MessageSujet: Re: Alexandre 2MP 4 jeux   Alexandre 2MP 4 jeux EmptyMar 23 Avr 2013 - 16:59

Bon, avec le travail et les amis de passage à la maison, je n'ai guère le temps d'avancer sur mes restaurations.
Je tenais cependant à poster cette photo d'une des touches du premier clavier de cet Alexandre, pour vous faire comprendre pourquoi le nettoyage des clavier (sans parler de ponçage ou de polissage des ivoires, juste nettoyage !) m'a pris l'équivalent de trois jours de travail complets :
Alexandre 2MP 4 jeux Cimg2710Alexandre 2MP 4 jeux Cimg2810

Il m'a fallu racler à la lame de scalpel cette crasse grasse et collante, qui était encore plus présente sur les touches noires !
Un passage à la laine d'acier 000 a eu raison de l'essentiel de ce noir immonde. je préfère ne pas imaginer ce qu'il proliférait comme bactéries dedans.

J'en suis venu à la conclusion que l'un des précédents propriétaires devait manger des rillettes avec les doigts avant de jouer, ou même pendant...
