 Harmonium Melodian (2 claviers / pédalier)

Aller en bas
3 participants
AuteurMessage
Nico5959




Nombre de messages : 12
Age : 38
Date d'inscription : 03/03/2021

Harmonium Melodian (2 claviers / pédalier) Empty
MessageSujet: Harmonium Melodian (2 claviers / pédalier)   Harmonium Melodian (2 claviers / pédalier) EmptyMer 10 Mar 2021 - 16:02

Bonjour
tout d'abord félicitation à toutes les personnes qui administrent ce site et également ceux qui le font vivre par leurs posts, j'y ai trouvé plein d'informations très interessantes donc je me lance, j'ai quelques instruments et je vais donc alimenter cette belle base de données

La paroisse où je suis organiste possède un harmonium Melodian (qui d'après ce que j'ai pu lire ici est vendu par la firme Guilbert)
Il s'agit d'un 2 claviers pédalier dont voici la composition
Le numéro de série est le 24 286 donc entre 1913 et 1928

Pédale Forte I
Pédale Forte II
Acc Ped
Acc Claviers
Acc d'octave I
Acc d'octave II
FORTE I
FORTE II

Ped:
Bourdon 16'
Violoncelle 8

GO:
Bourdon 16
Viola 4'
Diapason 8'
Dulcet 8'
/
Echo 8
Melodia 8
Flûte 4'
Clarinette 16'

Récit:
Trompette 8'
Harpe Eolienne 8'
Gamba 8'
Seraphone 8'
Harpe Eolienne 8'
Trompette 8'

Je ne sais pas trop à combien de jeux réels cela correspond, je dois encore remonter la soufflerie pour tester comment sont couper les jeux
Il me manque pour le moment le panneau avant et les pédales qui permettent de faire fonctionner les souffler aux pieds

Je poste la suite dès que j'ai eu un peu de temps pour explorer davantage l'instrument

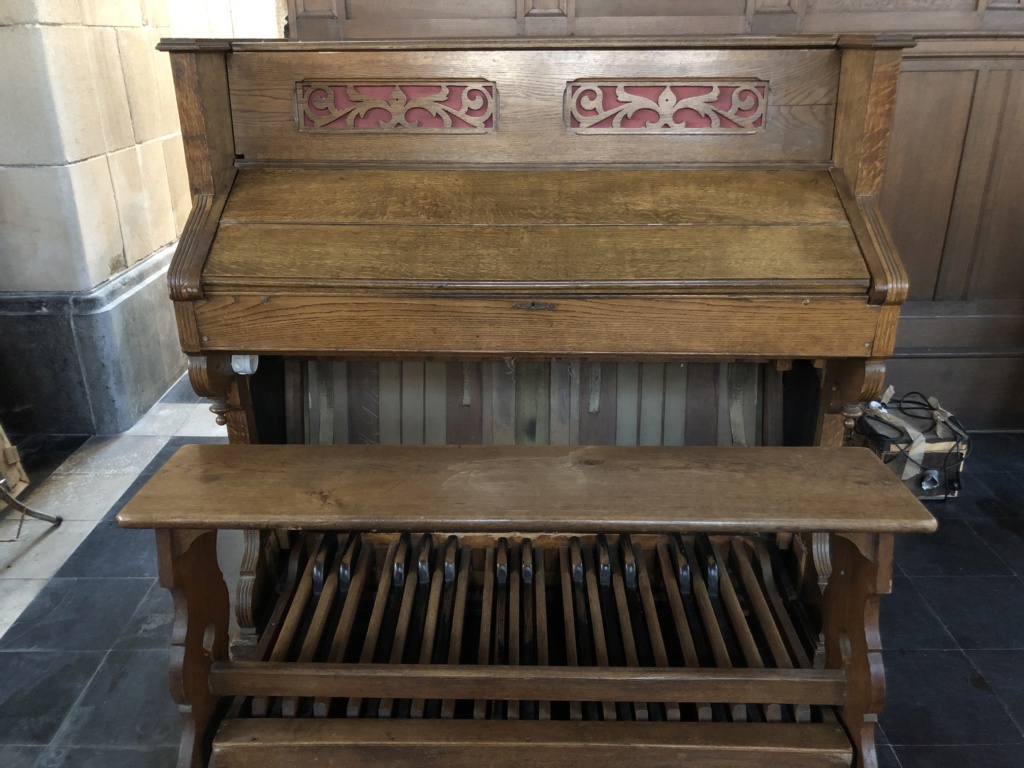

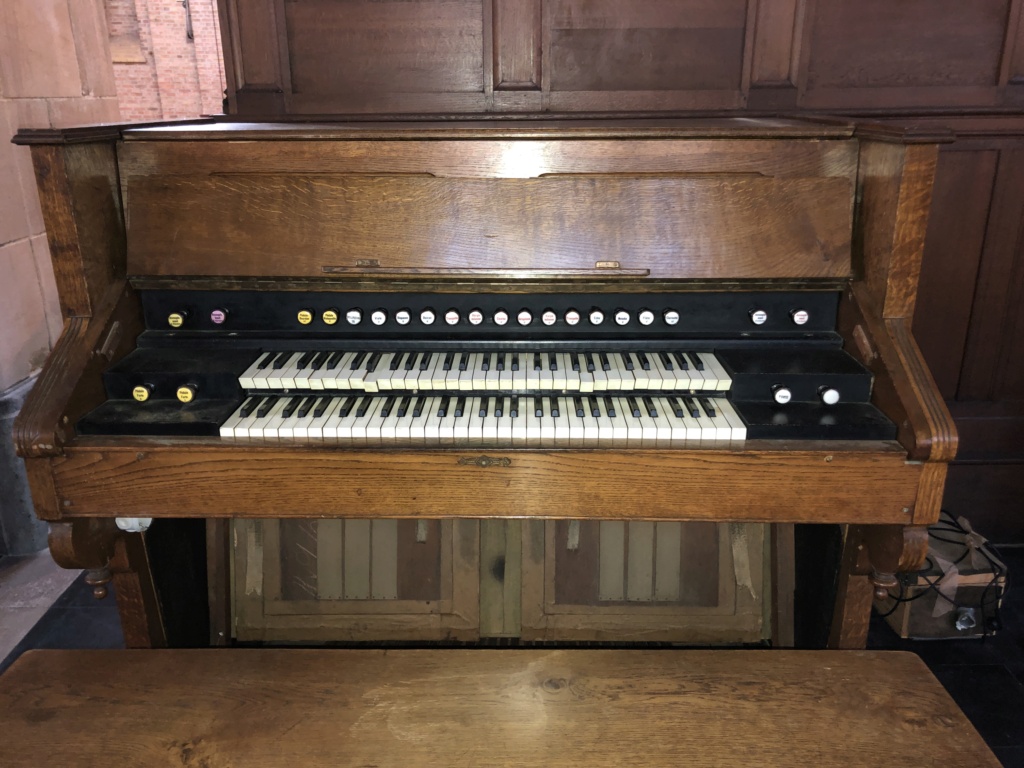

Harmonium Melodian (2 claviers / pédalier) Img_0511Harmonium Melodian (2 claviers / pédalier) Img_0512


Dernière édition par Nico5959 le Mar 12 Oct 2021 - 19:50, édité 1 fois
Revenir en haut Aller en bas
Mathieu

Mathieu


Masculin Nombre de messages : 1220
Age : 46
Localisation : Toulouse & sud-Aveyron
Date d'inscription : 11/03/2009

Harmonium Melodian (2 claviers / pédalier) Empty
MessageSujet: Re: Harmonium Melodian (2 claviers / pédalier)   Harmonium Melodian (2 claviers / pédalier) EmptyJeu 11 Mar 2021 - 18:26

Bienvenue et bravo pour cette belle acquisition !

Je suppose qu'il y a deux rangs au pédalier, trois au GO (Dulcet et Echo étant les Diapason et Melodia atténués) et trois rangs au Récit.
Pour la coupure, là c'est pile ou face : allemande ou française.
Suspense insoutenable.

Revenir en haut Aller en bas
Nico5959




Nombre de messages : 12
Age : 38
Date d'inscription : 03/03/2021

Harmonium Melodian (2 claviers / pédalier) Empty
MessageSujet: Re: Harmonium Melodian (2 claviers / pédalier)   Harmonium Melodian (2 claviers / pédalier) EmptyJeu 11 Mar 2021 - 19:15

Bonjour,

Je dois encore remonter la soufflerie, je vais essayer de faire cela ce week-end
Mais quelques questions de vocabulaire, lorsque vous parlez de rangs, il s’agit d’un jeux d’anche?
Ou se situe normalement la coupure en France ou en Allemagne?
Je l’ai joué au moment de l’achat et de mémoire il me semble qu’elle se situe au do mais à confirmer
Revenir en haut Aller en bas
Mathieu

Mathieu


Masculin Nombre de messages : 1220
Age : 46
Localisation : Toulouse & sud-Aveyron
Date d'inscription : 11/03/2009

Harmonium Melodian (2 claviers / pédalier) Empty
MessageSujet: Re: Harmonium Melodian (2 claviers / pédalier)   Harmonium Melodian (2 claviers / pédalier) EmptyJeu 11 Mar 2021 - 19:21

Oui, je veux dire "rang d'anches complet" c'est à dire 61, qui forment un jeu.
Mais vu que certains jeux sont dérivés (comme le Dulcet/Echo), je préfère le terme rang à jeu.

Il me semble que la coupure allemande est entre Si2 et Do3 (à vérifier).

Pour ce qui est du panneau avant manquant, il n'est pas impossible d'en trouver un autre, mais exactement le même modèle, ça va être difficile.
Peut-être simplement une paire de pédale Melodian et un panneau fait sur mesure seront-ils des options plus probables.
Revenir en haut Aller en bas
Nico5959




Nombre de messages : 12
Age : 38
Date d'inscription : 03/03/2021

Harmonium Melodian (2 claviers / pédalier) Empty
MessageSujet: Re: Harmonium Melodian (2 claviers / pédalier)   Harmonium Melodian (2 claviers / pédalier) EmptyJeu 11 Mar 2021 - 19:26

D’accord merci pour ces précisions de vocabulaire
Je ne suis pas un spécialiste de l’instrument mais je vais m’y mettre
Du coup je me permet encore une question
Que voulez vous dire par « dérivés » on utilise le même rang d’anche en atténuant le son par l’ouverture d’une trappe?
Revenir en haut Aller en bas
Nico5959




Nombre de messages : 12
Age : 38
Date d'inscription : 03/03/2021

Harmonium Melodian (2 claviers / pédalier) Empty
MessageSujet: Re: Harmonium Melodian (2 claviers / pédalier)   Harmonium Melodian (2 claviers / pédalier) EmptyJeu 11 Mar 2021 - 19:32

Oui pour le panneau je me doute que cela va être compliqué. J’ai déjà eu une proposition pour les pédales donc je vais continuer à chercher jusqu’à la venue du facteur qui va se charger delà remise en état et si d’ici là je n’ai rien trouvé je lui demanderai d’un faire un neuf
Merci beaucoup pour votre avis et vos conseils
Revenir en haut Aller en bas
Mathieu

Mathieu


Masculin Nombre de messages : 1220
Age : 46
Localisation : Toulouse & sud-Aveyron
Date d'inscription : 11/03/2009

Harmonium Melodian (2 claviers / pédalier) Empty
MessageSujet: Re: Harmonium Melodian (2 claviers / pédalier)   Harmonium Melodian (2 claviers / pédalier) EmptyJeu 11 Mar 2021 - 19:35

Sur les instruments aspirants, les jeux sont appelés en ouvrant des soupapes longues qui bouchent les sorties des cases des anches.
Si vous tirez le Diapason, cette soupape s'ouvre à fond et laisse l'air pénétrer à 100% dans les cellules et passer à travers les anches.
Si vous tirez le Dulcet, cette trappe ne s'ouvre que partiellement, ne laissant le débit d'air ne pénétrer qu'à 75%, par exemple.
L'effet est une sonorité plus douce.
On voit ici de ces soupapes de jeux en place, et une démontée :
https://i.servimg.com/u/f68/14/68/93/62/cimg0714.jpg
Revenir en haut Aller en bas
Nico5959




Nombre de messages : 12
Age : 38
Date d'inscription : 03/03/2021

Harmonium Melodian (2 claviers / pédalier) Empty
MessageSujet: Re: Harmonium Melodian (2 claviers / pédalier)   Harmonium Melodian (2 claviers / pédalier) EmptyJeu 11 Mar 2021 - 20:04

Merci pour cette information et toutes les autres car je me rends compte que la plupart des infos que j’avais trouvées étaient celle de votre présentation lors de la restauration de votre instrument
Revenir en haut Aller en bas
Nico5959




Nombre de messages : 12
Age : 38
Date d'inscription : 03/03/2021

Harmonium Melodian (2 claviers / pédalier) Empty
MessageSujet: Re: Harmonium Melodian (2 claviers / pédalier)   Harmonium Melodian (2 claviers / pédalier) EmptyDim 11 Avr 2021 - 16:09

Bonjour,

je poursuis mon aventure "Melodian", j'ai eu un peu de temps pour rebrancher la soufflerie, seul problème, il est très asthmatique
en plein jeu, il se "dégonfle" et lorsque je joue avec quelques jeux, l'instrument n'est pas très sonore et en plus il a beaucoup de mal à sortir les notes graves

Je vous laisse quelques photos du moteur (on dirait un aspirateur ranger dans une boite de vin, c'est plutôt original) C'est pas mal fait mais cela me semble artisanal et pas suffisant pour alimenter l'instrument à moins qu'il y ai autre chose à régler mais je ne sais pas trop quoi.

Quel type de moteur doit-on mettre sur ces instruments? est ce que cela se trouve d'occasion?

D'avance merci de votre aide


Harmonium Melodian (2 claviers / pédalier) Img_1011
Harmonium Melodian (2 claviers / pédalier) Img_1010
Revenir en haut Aller en bas
Jean-François Baudon




Masculin Nombre de messages : 490
Age : 66
Localisation : Epernay - France
Date d'inscription : 07/04/2012

Harmonium Melodian (2 claviers / pédalier) Empty
MessageSujet: Re: Harmonium Melodian (2 claviers / pédalier)   Harmonium Melodian (2 claviers / pédalier) EmptyDim 11 Avr 2021 - 21:04

C'est, en effet, très artisanal Surprised
Le manque de puissance peut probablement être la cause des symptômes constatés, mais il faut aussi que l'instrument soit assez étanche. S'il y a une soufflerie pédestre, ou manuelle, ça vaut le coup de vérifier que l'instrument sonne correctement.
Pour trouver un ventilateur adapté, l’idéal est le ventola de Laukuff pp. 33/34 sur https://laukhuff.de/wp-content/uploads/2018/05/6.pdf ), mais je crois que ça n'est pas vraiment donné et qu'en plus, il faut passer par un facteur d'orgues pour en commander un (pas de vente aux particuliers me semble-t-il). Sinon, il faut trouver un ventilateur d'occasion (en t'inspirant du tableau des ventola pour calculer la puissance) et le bricoler de manière à ce qu'il aspire au lieu de souffler (en inversant le circuit d'air). Pour cela, voir des sites comme http://www.orgue-annonces.com.

Pour ma part, mon reed organ Estey (9 rangs d'anches) est alimenté par un ventilateur de structure gonflable (toboggan) monté en aspiration (adaptation réalisée par le précédent propriétaire) ; ça marche, mais c'est bruyant (j'ai mis le ventilateur dans une autre pièce...).
Bonnes recherches !
Revenir en haut Aller en bas
Nico5959




Nombre de messages : 12
Age : 38
Date d'inscription : 03/03/2021

Harmonium Melodian (2 claviers / pédalier) Empty
MessageSujet: Re: Harmonium Melodian (2 claviers / pédalier)   Harmonium Melodian (2 claviers / pédalier) EmptyLun 12 Avr 2021 - 10:30

Bonjour Jean François,

merci pour tes conseils
Est ce que tu crois que ce ventilateur ferait l'affaire?
https://www.gebrauchtorgel.eu/de/orgelteil/3289437852

Pour ce qui est du système de pompage, je compte le faire refaire mais actuellement tout le devant de l'instrument est manquant (panneau avant et pédale) il ne me reste que des petits bouts de sangle sur les soufflets donc difficile de de tester. Enfin quand j'essaie de pomper manuellement ça ne donne pas grand chose non plus

A bientôt

Revenir en haut Aller en bas
Jean-François Baudon




Masculin Nombre de messages : 490
Age : 66
Localisation : Epernay - France
Date d'inscription : 07/04/2012

Harmonium Melodian (2 claviers / pédalier) Empty
MessageSujet: Re: Harmonium Melodian (2 claviers / pédalier)   Harmonium Melodian (2 claviers / pédalier) EmptyLun 12 Avr 2021 - 12:31

J'ai l'impression que tu as de la chance ! Si je ne me trompe pas, il correspond au modèle 6 133 80 du catalogue Laukuff avec 3 m3 /min à une pression de 80 mm, tout à fait adapté à un reed organ jusqu'à 10 rangs. Par contre, d'après les photos, il était monté dans le sens soufflant : il faut vérifier qu'il peut fonctionner dans l'autre sens, en connectant ton reed organ sur l'entrée d'air rectangulaire et en laissant la sortie circulaire libre (j'ai du mal à trouver pourquoi ça ne marcherait pas). La page 46 du catalogue te montre à quoi devra ressembler la pièce de connexion.

A bientôt
Revenir en haut Aller en bas
Mathieu

Mathieu


Masculin Nombre de messages : 1220
Age : 46
Localisation : Toulouse & sud-Aveyron
Date d'inscription : 11/03/2009

Harmonium Melodian (2 claviers / pédalier) Empty
MessageSujet: Re: Harmonium Melodian (2 claviers / pédalier)   Harmonium Melodian (2 claviers / pédalier) EmptyLun 12 Avr 2021 - 18:16

Bonsoir,

je confirme que les moto-ventilateurs d'orgue avec la prise installée au milieu, c' est ce qu'il faut pour "alimenter" un reed organ aspirant.
Je suppose que le carter d'aspiration, installé ici pour limiter le bruit qui s'échappe de l'entrée du moteur, doit pouvoir se dévisser ou démonter d'une façon ou d'une autre. Sinon, une prise rectangulaire, ça n'est pas un problème non plus.

Il est probable que l'alimentation bricolée ne soit pas suffisante.
Il est également probable que même sans une grosse fuite identifiable, la somme des petites fuites ici et là (brides en bois ayant travaillé, joints de peau fatigués, microfuites sur les soupapes...) finisse par faire l'équivalent d'une grosse fuite.

Revenir en haut Aller en bas
