 Soupapes de jeux étagées (2ème)

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
burnod



Masculin Nombre de messages : 106
Age : 60
Localisation : 74
Date d'inscription : 13/09/2011

MessageSujet: Soupapes de jeux étagées   Ven 25 Juil 2014 - 17:34

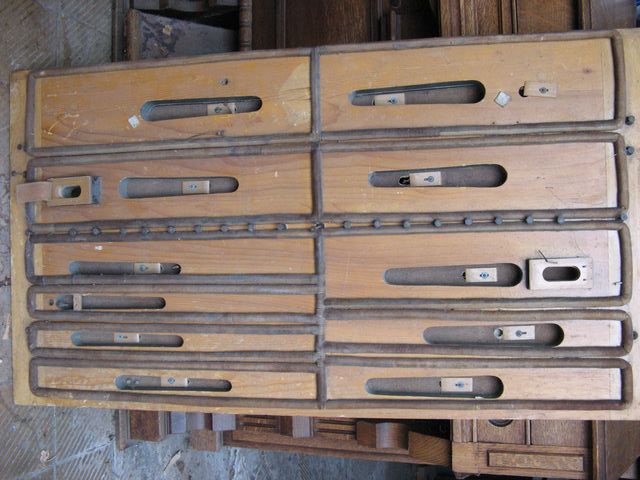

On m'a donné cette table de soupapes de jeu et je ne sais rien sur l'instrument dont elle faisait partie.Il y a beaucoup de pièces manquantes. J'ai remarqué que la plupart des soupapes sont en fait un empilage de 2 (dans 8 cas) voir de 3 soupapes (dans 2 cas) avec chacune son ressort. Pour moi, l'utilité principale est que, quand on appelle le plein jeu, seules les petites soupapes s'ouvrent, d'où une puissance sonore et consommation d'air raisonnable malgré le nombre de jeu et un effort faible sur le tirant de registre puisque ce sont que les "petits" ressorts qui sont en cause. Le débit d'air de ces petites est ajustable par une languette individuelle côté anches. Si on veut plus de puissance sur un jeu, c'est possible avec le tirant correspondant. Il y a deux cas où ce raisonnement ne tient pas et où il faudrait un tirant de registre à 3 postions (arrêt-jeu faible-jeu normal).
Autres caractéristiques:
Passages d'air en léger triangle (plus difficile à faire qu'à bords parallèles !)
Renvois de tirants centraux
Double boudins bruns
Aucune marque ou inscription (sauf N2 au crayon sur un chant)
Deux renvois à bascule (en poirier ?)
Que deux soupapes de décharges
Quatre tiges de commandes traversantes à proximité de ces renvois
Deux Tremolo
Si quelqu'un à une idée du facteur, je suis preneur !
Merci







Dernière édition par burnod le Sam 27 Sep 2014 - 17:33, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
burnod



Masculin Nombre de messages : 106
Age : 60
Localisation : 74
Date d'inscription : 13/09/2011

MessageSujet: Soupapes de jeux étagées (2ème)   Sam 27 Sep 2014 - 17:33

N'ayant eu aucune réponse, peut être dû à la période de vacances, je ré-édite cette question pour le mettre en avant.
On m'a donné cette table de soupapes de jeu et je ne sais rien sur l'instrument dont elle faisait partie.Il y a beaucoup de pièces manquantes. J'ai remarqué que la plupart des soupapes sont en fait un empilage de 2 (dans 8 cas) voir de 3 soupapes (dans 2 cas) avec chacune son ressort. Pour moi, l'utilité principale est que, quand on appelle le plein jeu, seules les petites soupapes s'ouvrent, d'où une puissance sonore et consommation d'air raisonnable malgré le nombre de jeu et un effort faible sur le tirant de registre puisque ce sont que les "petits" ressorts qui sont en cause. Le débit d'air de ces petites soupapes est ajustable par une languette individuelle côté anches. Si on veut plus de puissance sur un jeu, c'est possible avec le tirant correspondant. Il y a deux cas où ce raisonnement ne tient pas et où il faudrait un tirant de registre à 3 postions (arrêt-jeu faible-jeu normal).
Autres caractéristiques:
Passages d'air en léger triangle (plus difficile à faire qu'à bords parallèles !)
Renvois de tirants centraux
Double boudins bruns
Aucune marque ou inscription (sauf N2 au crayon sur un chant)
Deux renvois à bascule sur les côtés (en poirier ?)
Que deux soupapes de décharges
Quatre tiges de commandes traversantes à proximité de ces renvois
Deux Tremolo
Si quelqu'un à une idée du facteur, je suis preneur !
Merci





Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Mathieu

avatar

Masculin Nombre de messages : 1038
Age : 39
Localisation : Toulouse & sud-Aveyron
Date d'inscription : 11/03/2009

MessageSujet: Re: Soupapes de jeux étagées (2ème)   Sam 27 Sep 2014 - 19:45

A première vue, ça ressemble à du Debain...

Les joints doublés, pas de soupapes de décharge, le système d'ouverture des soupapes... Beaucoup de détails qui ressemblent.
Peut-être les propriétaires de Debain ici présents vous confirmeront-ils.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Dominique Lavabre

avatar

Masculin Nombre de messages : 366
Age : 71
Localisation : Miremont (sud de Toulouse)
Date d'inscription : 05/09/2010

MessageSujet: Re: Soupapes de jeux étagées (2ème)   Sam 27 Sep 2014 - 22:02

J'avais pensé aussi à Debain lors du premier message.

Mais il y a beaucoup de détails que je n'ai jamais vu, personnellement et jusqu'ici, sur des Debain :
- ouvertures "triangulaires"
- équerres de renvoi en bois et équipées d'une molette
- barre de commande du grand jeu
- ...
- et bien sûr ces soupapes à étage !

Je risquerais une hypothèse un peu osée et sans doute farfelue : un spécimen destiné à essayer différents niveaux d'ouverture des soupapes dans un but d'harmonisation de l'ensemble...
Mais ce n'est certainement pas la bonne réponse !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
burnod



Masculin Nombre de messages : 106
Age : 60
Localisation : 74
Date d'inscription : 13/09/2011

MessageSujet: La solution à cette question :   Lun 26 Déc 2016 - 16:54

Bonjour, j'ai vu ce matin de près un instrument Beaucourt qui m'apporte la réponse à ma question. L'hypothèse de tirant de registre, comme imaginé, à trois positions (arrêt-faible ou "sourdine" -fort) est vérifiée. Au dessus de chaque tirant de registre il y a un bouton (blanc=ivoire ?) qui permet d'avancer d'environ 1/3 de la course le tirant et ainsi ouvrir la "petite" soupape supportée par la "grosse" qui, elle, ne s'ouvre que tirant à fond. Ce dispositif de tirage partiel est sur 10 tirants au total. Le dispositif est simple: un levier métallique dans une fente verticale de l'axe du tirant. La table de soupapes présente, comme la mienne, deux leviers de renvoi sur les extrêmes (gauche et droite). La barre de commande de plein jeu est dans un cas métallique, dans l'autre en bois. Sur l'une ce sont les boutons blancs qui actionnent individuellement  le dispositif "petites soupapes" dans l'autre c'est en majorité la commande de plein jeu (il manque des tiges de commande pour vraiment tout comprendre). Connaissez-vous d'autres marques qui aient ce système de tirage partiel ?  Merci





Revenir en haut Aller en bas
Voir le profil de l'utilisateur
