L'Haridon




Nombre de messages : 26
Age : 30
Date d'inscription : 27/05/2012

L'Ariston, musique mécanique à anches libres! Empty
MessageSujet: L'Ariston, musique mécanique à anches libres!   L'Ariston, musique mécanique à anches libres! EmptyMer 6 Juin 2012 - 22:30

Bonjour,

voici l'Ariston (plusieurs modèles) à 24 anches libres de Paul Ehrlich, issu des célèbres inventeurs de Leipzig. Sa production commence en 1882, pour atteindre plusieurs milliers d'exemplaires produits quelques années après.
C'est un instrument de musique mécanique populaire. Son principe de fonctionnement est le suivant: une manivelle actionne 2 soufflets en tourant avec une vis sans fin et une crémaillère un axe entrainant un disque en carton fort. Il est plaqué par un brais en fer moulé sur des griffes. Elles sont reliées aux soupapes par un ressort en laiton. Lorsqu'il y a un trou dans le disque, une note sonne alors.

Beaucoup de travail en perspective après 4 générations d'intense labeur! (2 anches cassées à refaire en copie, dents engrenages cassées, à remettre en peaux, ré-encollage complet des éléments du sommier avec reprise de chacun, flipots sur bois fendus des tables des soufflets, ré-encollage et étanchéité du meuble, reprise du vernis et de la peinture par retouches...etc...)

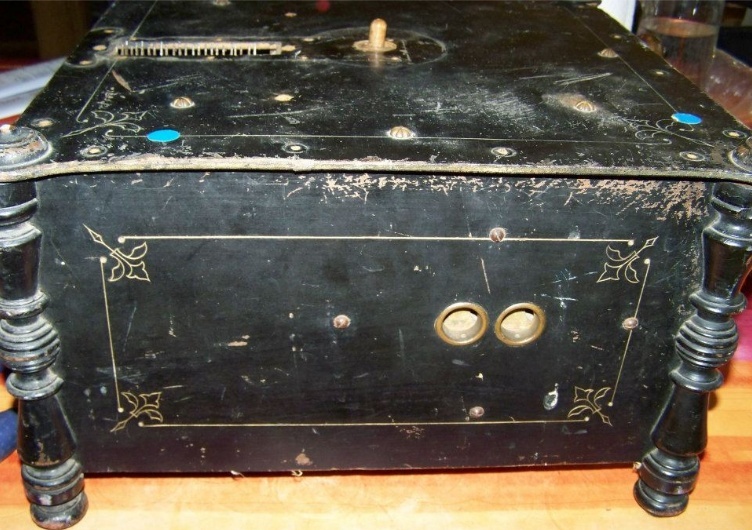

voici quelques photos avant restauration:

L'Ariston, musique mécanique à anches libres! Aristo11

Mécanisme interne avec soufflerie
L'Ariston, musique mécanique à anches libres! Aristo12

Le sommier et ses anches, à restaurer entièrement:
L'Ariston, musique mécanique à anches libres! Aristo13
Revenir en haut Aller en bas
L'Haridon




Nombre de messages : 26
Age : 30
Date d'inscription : 27/05/2012

L'Ariston, musique mécanique à anches libres! Empty
MessageSujet: Re: L'Ariston, musique mécanique à anches libres!   L'Ariston, musique mécanique à anches libres! EmptyJeu 7 Juin 2012 - 22:20

Voici quelques photos de la restauration:

L'engrenage avec ses dents en bois taillées dans la masse. 5 dents ont été cassées à cause de la vis sans fin et du blocage du mécanisme. Il faut les refaire, en hêtre son bois d'origine. Je débite des lamelle de bois de 16 et 20 dixième de mm pour un finis de15.5 et 19.5 en partie haute. A près calculs je détermine la pente de chaque coté et ajuste à la petite lime. Les parties anciennes abimées auront été enlevées au ciseau à bois. Le tout en encollé à la colle chaude. Puis les courbes sont façonnées finis au racloir pour obtenir une finition lisse, garant d'un bon finit et fluidité dans le mécanisme et meilleurs durabilité du bois! Un dernier ajustage est fait avec de toutes petites limes pour enlever les derniers micro frottements

engrenage cassé, on ne voit pas beaucoup sur la photo à quel point, ça donne une idée cependant:
L'Ariston, musique mécanique à anches libres! Engr10

Après restauration:
L'Ariston, musique mécanique à anches libres! 102_6415


Je poste des photos du sommiers et des soufflets, dès que j'ai un moment!
